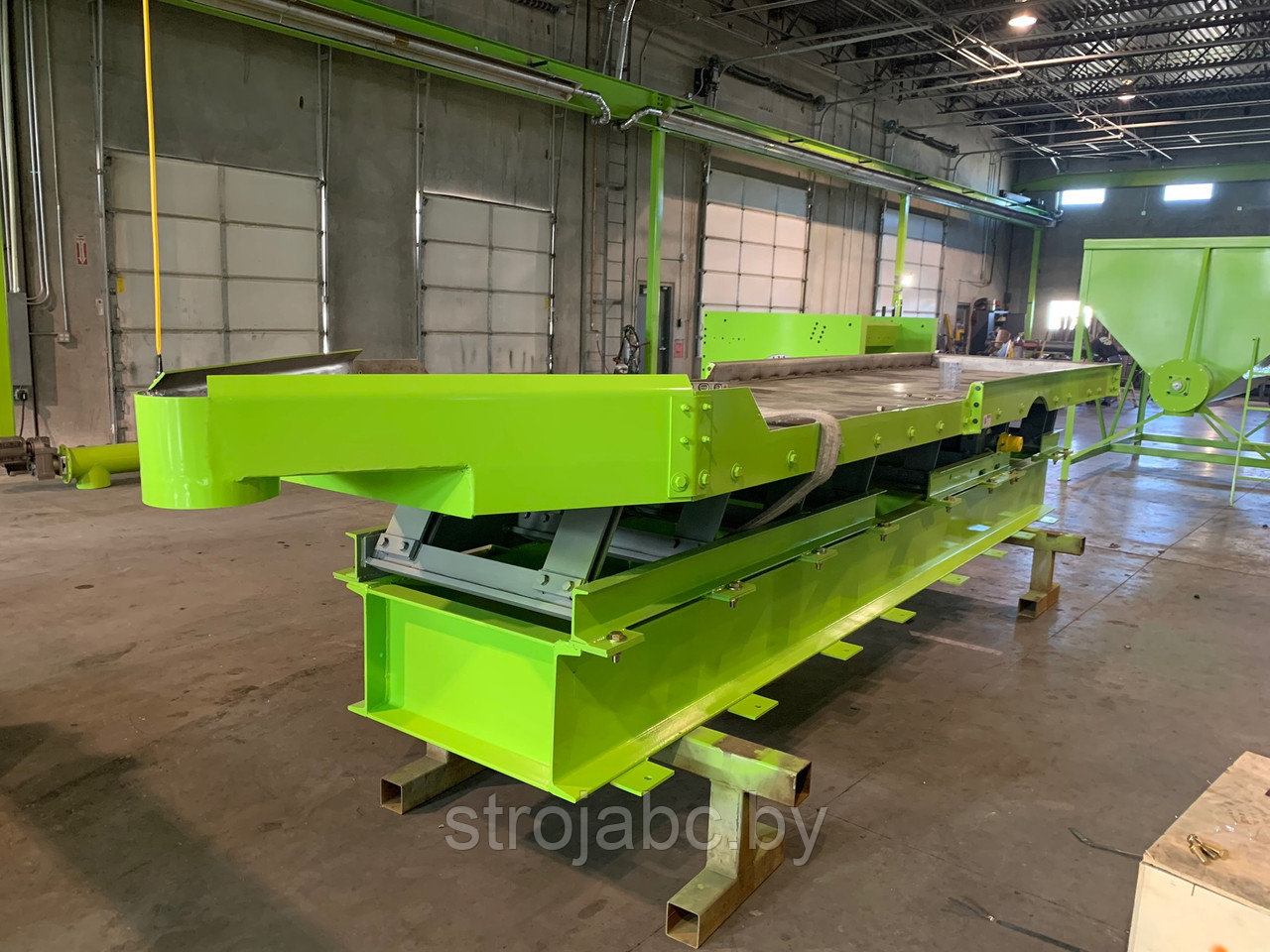

Вибрационные конвейеры (транспортеры)

Вибрационные конвейеры применяются для перемещения в различном направлении насыпных грузов. Основной частью такого конвейера является желоб или труба, которым сообщается возвратно-поступательное движение, осуществляемое специальными вибраторами-электродвигателями с дебалансами или электромагнитами. Перемещение материала по желобу (трубе) достигается за счет того, что при колебательном движении желоба вперед сила трения между материалом и желобом обеспечивает перемещение материала в том же направлении, а при движении желоба назад он проскальзывает под материалом, который продолжает еще по инерции двигаться вперед. Изменение силы трения между материалом и желобом достигается тем, что система получает колебательное движение не вдоль своей оси, а под некоторым углом к ней.

Вибрационные конвейеры могут быть с различными приводами. Наибольшее распространение получили механические приводы — эксцентриковые и инерционные, а также электромагнитные приводы.

Принципиальная схема электровибрационного конвейера приведена на рис. 1. Вибрационный конвейер с электромагнитным приводом представляет собой двух-массную систему, в которой масса желоба (трубы) и масса вибратора связаны между собой пружиной. Он состоит из рабочего органа (желоба), электромагнитного вибратора с рессорами и амортизирующих пружин с подвесками. Достоинством вибрационных конвейеров является простота конструкции, возможность регулирования работы машины в зависимости от условий транспортирования материала и возможность совмещения процесса транспортирования с сортировкой материала.
