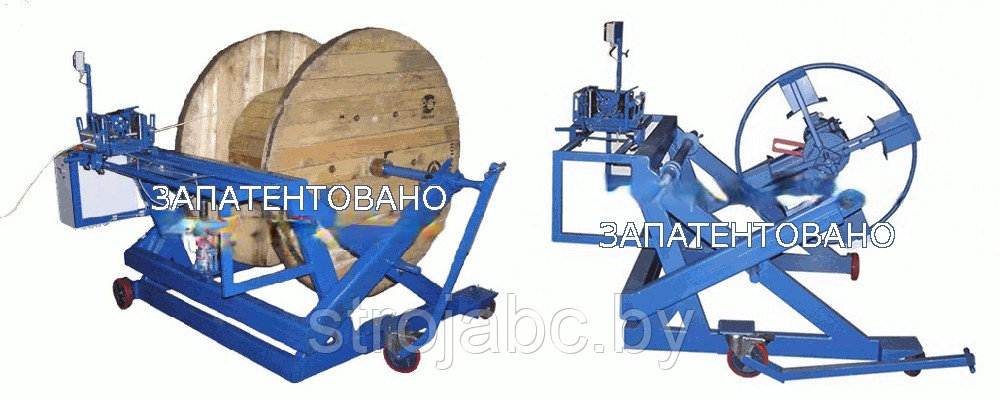

СТАНОК (УСТРОЙСТВО) ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУ
СТАНОК (УСТРОЙСТВО) ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУВ наличии
Цену уточняйте
+375 (25) 782-02-57
Директор

Описание

Станок (устройство) для намотки кабеля УПК-12ПРГК с РКУ - это станок среднего класса с электроприводом, с ручным кабелеукладчиком, предназначенный для намотки  кабеля (провода, троса, каната) диаметром не более 65 мм, на кабельные барабаны с 8 по 12 номер, также возможно использование барабанов 14 номера с применением центрирующих втулок.

Конструкция станка (устройства) для намотки кабеля УПК-12ПРГК с РКУ состоит из:

  • ручного кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2;
  • приемной стойкой на 1000 кг.
  • В стандартной комплектации к станку (устройству) поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг.

Преимущества Станка (устройства) для намотки кабеля УПК-12ПРГК с РКУ:

  • приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить намотку кабеля без привлечения грузоподъемных механизмов;
  • наличие колесных опор позволяет оператору легко перемещать станок по территории склада;
  • станок для намотки оснащен мотор-редуктором;
  • преобразователь частоты позволяет плавно изменять скорость намотки кабеля от 4 до 60 оборотов в минуту;
  • наличие в конструкции станка для намотки кабеля - кабелеукладчика позволяет получать равномерную укладку кабеля. Кабелеукладчик имеет механизированный ручной привод и управляется оператором;

К станку (устройству) для намотки кабеля УПК-12ПРГК с РКУ в качестве дополнительной комплектации предлагается:

  • дополнительный вал на 5-8 номер кабельных барабанов;
  • исполнение с обогревом щита управления;
  • дополнительные технологические барабаны;
  • в качестве отдающей стойки предлагаются: винтовой домкрат ДК-5В, гидравлический домкрат ДК-5ГМ и ДК-10ГМ, стойка для барабанов С-18/22, стойка для размотки бухт, стеллаж для хранения кабельных барабанов.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУ

 НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
  Принцип подъема  гидравлический домкрат
  Максимальный типоразмер поднимаемого кабельного барабана  12
  Минимальный типоразмер поднимаемого кабельного барабана  8
  Напряжение питающей сети  1 фазное, 220 В
  Частота переменного тока, Гц  48-63
  Номинальная потребляемая мощность, кВт, не более  1,5
  Частота вращения приводного барабана, об/мин  3-50 (плавно)
  Точность измерения длины кабеля, % ±1
  Диаметр измеряемого кабеля, мм  3-65
  Диаметр кабельного барабана, м, не более  1,2
  Ширина кабельного барабана, м, не более  1
  Максимальная масса наматываемого кабеля на барабан, кг, не более  1000
  Максимальная масса наматываемого кабеля на технологический барабан, кг, не более  300
  Время разгона в режиме плавного пуска, с  3 (можно изменить)
  Диаметр технологического барабана, м  1
  Габаритные размеры Станка для намотки кабеля УПК-12ПРГК с РКУ, мм  2350х1900х1300
  Масса Станка для намотки кабеля УПК-12ПРГК с РКУ, кг, не более  450
  Принцип раскладки кабеля  ручной кабелеукладчик
  Исполнение измерительного узла  ИДМ-65
  Температурный диапазон Станка для намотки кабеля УПК-12ПРГК с РКУ  0 С до +32С

  Защита электродвигателя:

     - от скачков напряжения питающей сети

     - от короткого замыкания

     - от перегрева



+

+

+

  Наличие опции останова при достижении запрограммированной длины  +

Станок для намотки кабеля УПК-12ПРГК с РКУ обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками

 Тип барабана  Диаметр щеки, Dщ  Диаметр шейки, Dш  Диаметр осевого отверстия, Do  Длина шейки, L  Длина барабана
 8  800  450  50  240  350
 10  1000  500  50  390  500
 12  1220  650  70  800  940
 14  1400  750  70  900  1050

В качестве дополнительной опции к Станку намотки кабеля УПК-12ПРГ с РКУ предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.

Характеристики

Основные
Производитель Смол
Страна производительРоссия
СостояниеНовое
Тип оборудования Станок для перемотки
Тип приводаАвтоматический
Тип оборудования по мобильностиПередвижной
