СТАНОК (УСТРОЙСТВО) ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУ

  • В наличии

Цену уточняйте

+375 (44) 586-83-80
  • +375 (25) 782-02-57
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
СТАНОК (УСТРОЙСТВО) ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУ
СТАНОК (УСТРОЙСТВО) ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с РКУВ наличии
Цену уточняйте
+375 (44) 586-83-80
  • +375 (25) 782-02-57

Описание

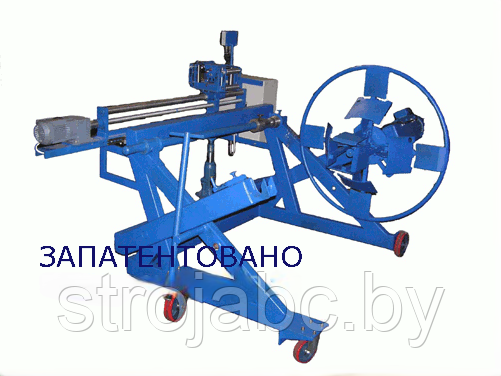

Устройство (станок) для намотки кабеля УПК-12ПРГК с АКУ-1100 - это станок среднего класса, предназначенный для намотки кабеля (провода, троса, каната), диаметром не более 65 мм. на кабельные барабаны. Диапазон используемых кабельных барабанов с 8 по 12 номер, также возможна намотка кабеля на  барабаны до 14 номера, с применением центрирующих втулок. Максимальная масса наматываемого кабеля, провода, троса, каната и др. составляет 1000 кг.

Устройство для намотки кабеля УПК-12ПРГК с АКУ-1100 состоит из:

  • автоматического кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2,
  • приемной стойки на 1000 кг.

Станок для намотки кабеля УПК-12ПРГК с АКУ-1100 в стандартной комплектации поставляется с технологическим барабаном, диаметром 1м., для намотки кабеля максимальной массой до 300 кг.

Преимущества Устройства (станка) для отмотки кабеля УПК-12ПРГК с АКУ-1100:

  • Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить намотку кабеля без привлечения грузоподъемных механизмов.
  • Наличие колесных опор позволяет оператору легко перемещать станок по территории склада при работах по намотке кабеля.
  • Станок для намотки кабеля оснащено мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость намотки от 4 до 60 оборотов в минуту.
  • Наличие кабелеукладчика АКУ-1100 позволяет производить равномерную укладку кабеля при намотке.
  • Устройство обеспечивает высокое качество намотки кабеля и точность измерения.


В качестве дополнительной комплектации к Устройству (станку) для намотки кабеля УПК-12ПРГК с АКУ-1100 может использоваться:



  • дополнительный вал на 5-8 номер барабанов,
  • исполнение станка с обогревом щита  управления,
  • дополнительные технологические барабаны.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-12ПРГК с АКУ-1100

 НАИМЕНОВАНИЕ ПАРАМЕТРА  ЗНАЧЕНИЕ
 Принцип подъема  гидравлический домкрат
 Максимальный типоразмер поднимаемого кабельного барабана  12
 Минимальный типоразмер поднимаемого кабельного барабана  8
 Напряжение питающей сети  1 фазное, 220В
 Частота переменного тока, Гц  48-63
 Номинальная потребляемая мощность, кВт, не более  1,5
 Частота вращения приводного барабана, об/мин  3-50 (плавно)
 Точность измерения длины кабеля, %  1
 Диаметр измеряемого кабеля, мм  3-65
 Диаметр кабельного барабана, м, не более  1,2
 Ширина кабельного барабана, м, не более  1
 Максимальная масса наматываемого кабеля на технологический барабан, кг., не более  300
 Время разгона в режиме плавного пуска, с  3 (можно изменить)
 Защита электродвигателя Устройства для намотки кабеля:
 - от скачков напряжения питающей сети  +
 - от короткого замыкания  +
 - от перегрева  +
 Диаметр технологического барабана, м  1
 Габаритные размеры  2470х1935х1430
 Масса, кг, не более  450
 Принцип раскладки кабеля при намотке кабеля  автоматический кабелеукладчик
 Температурный диапазон  0С до +32С

Станок для намотки кабеля УПК-12ПРГК с АКУ-1100 обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками

 Тип барабана  Диаметр щеки, Dщ  Диаметр шейки, Dш  Диаметр осевого отверстия, Do  Длина шейки, L  Длина барабана
 8  800  450  50  240  350
 10  1000  500  50  390  500
 12  1220  650  70  800  940
 14  1400  750  70  900  1050



Применение кабельных барабанов 14 номера возможно при использовании центрирующих конусов.

В качестве дополнительной опции к Станку намотки кабеля УПК-12ПРГ с АКУ-1100 предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.

Характеристики

Основные
Производитель Смол
Страна производительРоссия
СостояниеНовое
Тип оборудования Станок для перемотки
Тип приводаГидравлический
Тип оборудования по мобильностиПередвижной
