Станок (УСТРОЙСТВО) ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с АКУ-1100
Станок (УСТРОЙСТВО) ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с АКУ-1100В наличии
Цену уточняйте
+375 (25) 782-02-57
Директор

Описание

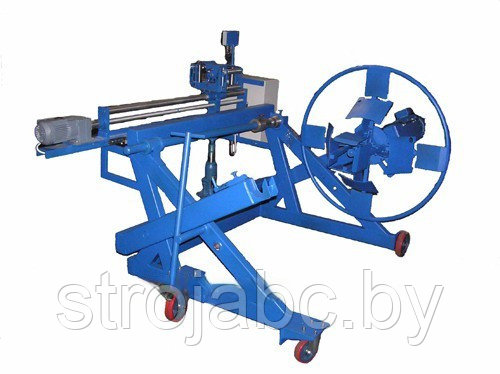

Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100 - это станок среднего класса, предназначенный для перемотки кабеля диаметром не более 65 мм.. При намотке кабеля на барабаны станок имеет максимальную грузоподъемность 1000 кг. и позволяет использовать кабельные барабаны с 8 по 14 номер. При перемотке кабеля в бухту используется технологический барабан. Максимальная масса наматываемой бухты составляет 300 кг.

Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100 по конструкции состоит из 2-х частей:

  • автоматического кабелеукладчика АКУ-1100, совмещенного с измерителем длины ИДМ-65ПВВР с герметичным электронным счетчиком импульсов ИД-2,
  • приемной стойки на 1000 кг.

В стандартной комплектации, Устройство перемотки кабеля УПК-14ПРГК с АКУ-1100, поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг и центрирующие втулки.

Преимущества Устройства перемотки кабеля УПК-14ПРГК с АКУ-1100:

  • Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов.
  • Наличие колесных опор позволяет оператору легко перемещать станок по территории склада.
  • Станок оснащен мотор-редуктором.
  • Преобразователь частоты позволяет плавно изменять скорость перемотки от 4 до 60 оборотов в минуту.

В качестве дополнительной комплектации к Устройству перемотки кабеля УПК-14ПРГК с АКУ-1100 может использоваться:

  • дополнительный вал на 5-8 номер барабанов,
  • исполнение станка с обогревом щита  управления,
  • дополнительные технологические барабаны.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с АКУ-1100

НАИМЕНОВАНИЕ ПАРАМЕТРА ЗНАЧЕНИЕ
 Принцип подъема кабельного барабана  гидравлический домкрат
 Максимальный типоразмер поднимаемого кабельного барабана, № (по ГОСТ 5151-79)  14
 Минимальный типоразмер поднимаемого кабельного барабана, № (по ГОСТ 5151-79)  8
 Напряжение питающей сети, В (+/-5%)  1-фазное, 220В
 Частота переменного тока питающей сети, Гц (+/-5%)  50
 Номинальный крутящий момент мотор-редуктор, Нм (не менее)  380
 Номинальная потребляемая мощность, кВт, не более  2
 Частота вращения приводного барабана, об/мин  3-57 (возможность плавной регулировки)
 Точность измерения длины кабеля  в соответствии с описанием типа СИ
 Используемый измеритель длины  ИДМ-65ПВВР
 Диаметр измеряемого кабеля, мм.  3-65
 Диаметр кабельного барабана, м., не более  1,4
 Ширина кабельного барабана, м., не более  1
 Максимальная масса наматываемого кабеля на кабельный барабан (по ГОСТ 5161-79), кг., не более  1 000
 Максимальная масса наматываемого материала на установленный ТБ-1000, кг  300
 Время разгона в режиме плавного пуска, с 3 (можно изменить)
 Защита электродвигателя:
 - от скачков напряжения питающей сети  +
 - от короткого замыкания  +
 - от перегрева  +
 Диаметр технлогического барабана, м.  1
 Габаритные размеры Устройства перемотки кабеля УПК-14ПРГК с АКУ-1100, мм (+/-100)  2566х1523х1470
 Масса Устройства перемокти кабеля УПК-14ПРГК с АКУ-1100, кг., (расчетная) (+/-10)  390
 Принцип раскладки кабеля  автоматический кабелеукладчик
 Максимальная ширина раскладки, мм   1 100

 Диапазон работы станка в помещении:

 - по температуре окружающей среды

- относительная влажность окружающей среды, %, не более



от +5 С до +32 С

90

 Гарантийный срок  12 месяцев
 Покраска/цвет  порошковая/синя

Станок для намотки кабеля УПК-14ПРГК с АКУ-1100 обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками

 Тип барабана  Диаметр щеки, Dщ  Диаметр шейки, Dш  Диаметр осевого отверстия, Do  Длина шейки, L  Длина барабана
 8  800  450  50  240  350
 10  1000  500  50  390  500
 12  1220  650  70  800  940
 14  1400  750  70  900  1050
В качестве дополнительной опции к Станку намотки кабеля УПК-14ПРГ с АКУ-1100 предлагаем установить Систему фиксации барабана при остановке.
Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.
В качестве отдающей стойки предлагаются: винтовой домкрат (ДК-5В), гидравлический домкрат (ДК-5ГМ и ДК-10ГМ), стойка для барабанов (С-18, с-22), стойка для размотки бухт, для хранения барабанов.

Характеристики

Основные
Производитель Смол
Страна производительРоссия
СостояниеНовое
Тип оборудования Станок для перемотки
Тип приводаГидравлический
Тип оборудования по мобильностиПередвижной
