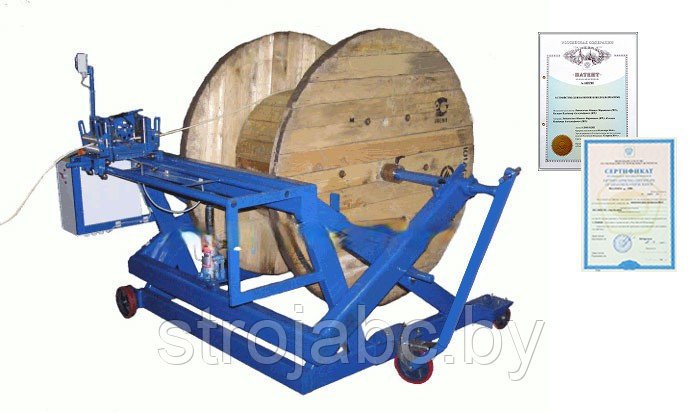

Станок (УСТРОЙСТВО) ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с РКУ
Станок (УСТРОЙСТВО) ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с РКУВ наличии
Цену уточняйте
+375 (25) 782-02-57
Директор

Описание

Устройство для перемотки кабеля УПК-14ПРГК с РКУ - это станок среднего класса с ручным кабелеукладчиком, предназначенный для намотки кабельно-проводниковой продукции диаметром не более 65 мм. как на барабаны, так и в бухты. Устройство для перемотки кабеля УПК-14ПРГК с РКУ разработано для использования кабельных барабанов с 8 по 14 номер, максимальной грузоподъемностью 1000 кг. При намотке в бухту используется технологический барабан. Максимальная масса наматываемой бухты составляет 300 кг.

Устройство для перемотки кабеля УПК-14ПРГК с РКУ по конструкции состоит из 2-х частей:

  • ручного кабелеукладчика, совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2,
  • приемной стойки на 1000 кг.

Преимущества Устройства для перемотки кабеля УПК-14ПРГК с РКУ:

  • В стандартной комплектации поставляется технологический барабан, позволяющий наматывать кабель массой до 300 кг и центрирующие втулки.
  • Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов.
  • Наличие колесных опор позволяет оператору легко перемещать станок по территории склада.
  • Наличие в конструкции Устройства для перемотки кабеля кабелеукладчика позволяет получать более плотную укладку перематываемого материала.
  • Станок оснащен мотор-редуктором.
  • Преобразователь частоты позволяет плавно изменять скорость перемотки от 4 до 60 оборотов в минуту.
  • Наличие опции останова при достижении запрограммированной длины
  • Защита электродвигателя от скачков напряжения, короткого замыкания, перегрева.


В качестве дополнительной комплектации к Устройству перемотки кабеля УПК-14ПРГК с РКУ может использоваться:

  • дополнительный вал на 5-8 номер барабанов,
  • исполнение с обогревом щита  управления,
  • дополнительные технологические барабаны.

ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-14ПРГК с РКУ

 НАИМЕНОВАНИЕ ПАРАМЕТРА  ЗНАЧЕНИЕ
 Принцип подъема барабана  гидравлический домкрат
 Максимальный типоразмер поднимаемого барабана  14
 Минимальный типоразмер поднимаемого барабана  8
 Напряжение питающей сети, В (+/-5%)  1 фазное, 220 В
 Частота переменного тока, Гц (+\-5%)  50
 Номинальный крутящий момент мотор-редуктор, Нм (не менее)  380
 Номинальная потребляемая мощность, кВт, не более  1,5
 Частота вращения приводного барабана, об/мин  3-57 (возможность плавной регулировки)
 Точность измерения длины кабеля  в соответствии с описанием типа СИ
 Диаметр измеряемого кабеля, мм  3-65
 Диаметр барабана, м., не более  1,4
 Ширина барабана, м., не более  1
 Максимальная масса наматываемого кабеля на установленный технологический барабан (ТБ-1000), кг.  300
 Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79), кг.  1000
 Время разгона в режиме плавного пуска, с  3 (можно изменить)
 Защита электродвигателя:
  - от скачков напряжения питающей сети  +
 - от короткого замыкания  +
 - от перегрева  +
 Диаметр технологического барабана, м  1
 Габаритные размеры Устройства перемотки кабеля УПК-14ПРГК с РКУ, мм(+/-100)  2368х1498х1385
 Масса Устройства перемотки кабеля УПК-14ПРГК с РКУ, кг., (расчетная) (+/-10)  370
 Принцип раскладки кабеля  ручной

 Диапазон работы станка в помещении:

 - по температуре окружающей среды

 - относительная влажность окружающей среды,%, не более



от 5 С до +32 С

90

 Наличие опции останова при достижении запрограммированной длины  +
 Исполнение измерительного узла  ИДМ-65ПВР
 Наличие центрирующих втулок  +
 Гарантийный срок  12 месяцев
 Покраска/цвет  порошковая/синяя

Станок для намотки кабеля УПК-14ПРГК с РКУ обеспечивает возможность размотки кабеля с барабанов со следующими характеристиками

 Тип барабана  Диаметр щеки, Dщ  Диаметр шейки, Dш  Диаметр осевого отверстия, Do  Длина шейки, L  Длина барабана
 8  800  450  50  240  350
 10  1000  500  50  390  500
 12  1220  650  70  800  940
 14  1400  750  70  900  1050
В качестве дополнительной опции к Станку намотки кабеля УПК-14ПРГ с РКУ предлагаем установить Систему фиксации барабана при остановке. Во время осуществления перемотки кабеля, троса, каната и других длинномерных материалов и использовании барабанов значительных масс (более 1т.) рекомендуется устанавливать Систему фиксации барабана при остановке, во избежание вращения барабана после остановки станка. Это значительно повысит безопасность работы и качество намотки длинномерного материала. Данная система может устанавливаться только на приводные станки и представляет собой электромагнитный тормоз, монтируемый в двигатель и систему управления тормозом, интегрированную в систему управления станка.

Характеристики

Основные
Производитель Смол
Страна производительРоссия
СостояниеНовое
Тип оборудования Станок для перемотки
Тип приводаГидравлический
Тип оборудования по мобильностиПередвижной
