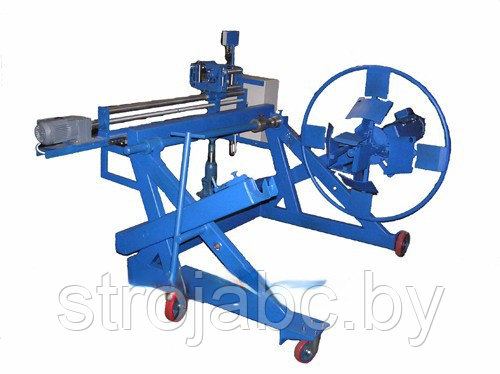

СТАНОК (УСТРОЙСТВО) ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-16-3ПРГК с АКУ-1100 на 3 т.
- В наличии
Цену уточняйте
Заказ только по телефону
Описание
Устройство для перемотки кабеля УПК-16-3ПРГК с АКУ-1100 - это универсальный станок среднего класса с автоматическим кабелеукладчиком, предназначен для перемотки кабеля диаметром до 65 мм. как в бухты, так и на барабаны. Диапазон используемых кабельных барабанов, при перемотке кабеля, с 12 по 16 типоразмер. Максимальная масса наматываемого кабеля, провода, троса, каната и др. на барабан составляет 3 000 кг.
Устройство для размотки кабеля УПК-16-3ПРГК с АКУ-1100 состоит из:
- АКУ (автоматического кабелеукладчика), совмещенного с измерителем длины ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2,
- приемной стойки.
Устройство перемотки кабеля УПК-16 с РКУ В стандартной комплектации Устройство УПК-16-3ПРГК с АКУ-1100 поставляется со складным технологическим барабаном и центрирующими втулками.
Приемная стойка станка для перемотки кабеля УПК-16-3ПРГК с АКУ-1100 оснащена гидравлическим подъемником, что позволяет при подъеме и опускании барабана с кабелем производить отмотку без привлечения сторонних грузоподъемных механизмов.
Станок УПК-16-3ПРГУ с АКУ-1100 оснащен мотор-редуктором. Преобразователь частоты позволяет плавно изменять скорость отмотки от 4 до 40 оборотов в минуту.
Автоматический кабелеукладчик АКУ позволяет получать более равномерную укладку наматываемого материала и не требует ручных действий оператора.
Устройство для перемотки кабеля УПК-16-3ПРГК с АКУ-1100 оснащено колесными опорами, что позволяет оператору легко перемещать станок по территории склада. Перемотка провода, кабеля осуществляется автоматически.
ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-16-3ПРГК с АКУ-1100
| Наименование параметра. | Значение. |
| Напряжение питающей сети (+/-5%) | 220 В |
| Число фаз питающей сети | 1 |
| Частота переменного тока питающей сети, Гц (+/-5%) | 50 |
| Номинальная потребляемая мощность, кВт (не более) | 2,6 |
| Частота вращения привода барабана, об/мин. | 4-40 (возможность плавной регулировки) |
| Номинальный крутящий момент мотор-редуктор, Нм | 775 |
| Минимальный № поднимаемого барабана (по ГОСТ 5151-79) | 12 |
| Максимальный № поднимаемого барабана (по ГОСТ 5151-79) | 16 |
| Ширина приемного барабана, м.не более | 1,0 |
| Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79) кг, не более | 3 000 |
| Максимальная масса наматываемого материала на установленный ТБ-1000 кг, не более | 300 |
| Диаметр оси, мм | 65 |
| Время разгона в режиме плавного пуска с | 3 (можно изменить) |
| Диаметр технологического барабана (ТБ), м | 1 |
| Принцип подъема барабана | гидравлический домкрат |
| Принцип раскладки кабеля | автоматический |
| Габаритные размеры станка, ДхВхШ. мм. (+/-100) | 2708х1805х1568 |
| Масса станка УПК-16 с РКУ, кг. (расчетная) (+/-10) | 750 |
|
Диапазон работы: по температуре окружающей среды относительная влажность окружающей среды, %, не более |
от +5 С до + 32 С 90 |
| Точность измерения длины кабеля | в соответствии с описанием СИ |
| Используемый измеритель длины материала | ИДМ-65ПВР |
| Диаметр измеряемого кабеля, мм | 3-65 |
| Ширина раскладки материала на раскладчике, мм не более | 1 100 |
| Покраска/цвет | Порошковая/синяя |
| Содержание драгоценных металлов | нет |
Характеристики
| Основные | |
|---|---|
| Производитель | Смол |
| Страна производитель | Россия |
| Состояние | Новое |
| Тип оборудования | Станок для перемотки |
| Тип привода | Гидравлический |
| Тип оборудования по мобильности | Передвижной |
Информация для заказа
- Цена: Цену уточняйте
