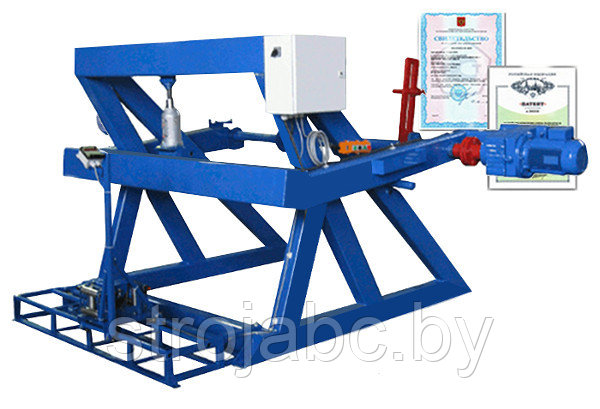

УСТРОЙСТВО (СТАНОК) ДЛЯ ПЕРЕМОТКИ КАБЕЛЯ УПК-22ПРГ с РКУ
- В наличии
Цену уточняйте
Описание
Устройство для перемотки кабеля УПК-22ПРГ с РКУ - это станок тяжелого класса, предназначенный для отмотки или намотки кабеля, провода, троса, каната на барабаны. Типоразмеры применяемых кабельных барабанов с 16А по 22 номер. Максимальная грузоподъемность станка 3 тонны.
Устройство УПК-22ПРГ с РКУ по конструкции состоит из 2-х частей:
- приемной стойки на 3000 кг.
- ручного раскладчика РКУ, совмещенного с измерителем длины кабеля ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2.
Устройство перемотки кабеля УПК-22ПРГ с РКУ рассчитан на отмотку кабеля диаметром до 65 мм.
Преимущества Станка для перемотки кабеля УПК-22ПРГ с РКУ:
- Приемная стойка оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить перемотку без привлечения грузоподъемных механизмов.
- Устройство для перемотки кабеля и раскладчик оснащены мотор-редуктором. Наличие преобразователя частоты позволяет плавно изменять скорость намотки от 3 до 40 оборотов в минуту.
- Наличие опции останова при достижении запрограммированной длины.
- Наличие кабелеукладчика РКУ обеспечивает равномерную укладку отматываемого материала (кабеля, провода, троса, каната).
- Раскладка кабеля происходит под управлением оператора.
ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ СТАНКА ДЛЯ НАМОТКИ КАБЕЛЯ УПК-22ПРГс РКУ
НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
Принцип подъема барабана | гидравлический домкрат |
Принцип раскладки кабеля | ручной |
Максимальный N поднимаемого барабана (по ГОСТ 5151-79) | 22 |
Минимальный N поднимаемого барабана (по ГОСТ 5151-79) | 16A |
Напряжение питающей сети (+/-5%) | 3-х фазное, 380В |
Частота переменного тока питающей сети, Гц (+/-5%) | 50 |
Номинальная потребляемая мощность, кВт, не более | 5 |
Номинальный крутящий момент мотор-редуктор, Нм | 1 350 |
Частота вращения приводного барабана, об/мин | 3-35 (возможность плавной регулировки) |
Точность измерения длины кабеля | В соответствии с описанием типа СИ |
Диаметр измеряемого материала, мм | 3-65 |
Измеритель длины материала | ИДМ-65ПВР |
Ширина раскладки материала на раскладчике, мм не более | 1 100 |
Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79), кг., не более | 3 000 |
Максимальная масса наматываемого материала на технологический барабан, кг., не более | 2 000 |
Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
Защита электродвигателя Станка для отмотки кабеля: | |
- от скачков напряжения питающей сети | + |
- от короткого замыкания | + |
- от перегрева | + |
Габаритные размеры, мм (+/-100) | 3150х1800х2510 |
Масса, кг. (расчетная) (+/-10) | 910 |
Температурный диапазон работы: по температуре окружающей среды относительная влажность окружающей среды, %, не более |
от +5 С до +32 С 90 |
Опция останова при достижении запрограммированной длины | + |
Покраска/цвет | Порошковая/синий |
Вариант специсполнения | нет |
Характеристики
Основные | |
---|---|
Производитель | Смол |
Страна производитель | Россия |
Состояние | Новое |
Тип оборудования | Станок для перемотки |
Тип привода | Гидравлический |
Тип оборудования по мобильности | Передвижной |
Информация для заказа
- Цена: Цену уточняйте
