УСТРОЙСТВО (СТАНОК) НАМОТКИ КАБЕЛЯ УПК-18ПРГ c РКУ
- В наличии
Цену уточняйте
Заказ только по телефону
+375 (29) 633-38-65
Законом не предусмотрен возврат и обмен данного товара надлежащего качества
УСТРОЙСТВО (СТАНОК) НАМОТКИ КАБЕЛЯ УПК-18ПРГ c РКУВ наличии
Цену уточняйте
Описание
Устройство намотки кабеля УПК-18ПРГ с РКУ - это станок тяжелого класса с ручным кабелеукладчиком, предназначенный для намотки кабельно- проводниковой продукции на барабаны. Типоразмеры применяемых кабельных барабанов с 8 по 18 номер. Максимальная масса наматываемого кабеля, троса, каната или др. длинномерного материала на кабельный барабан составляет 3 тонны.
Конструкция Устройства намотки УПК-18ПРГ с РКУ состоит из:
- приемной стойки на 3000 кг.
- ручного кабелеукладчика РКУ, совмещенного с измерителем длины кабеля ИДМ-65, реализованном на герметичном электронном счетчике импульсов ИД-2.
Устройство намотки кабеля УПК-18ПРГ с РКУ позволяет производить намотку кабеля диаметром до 65 мм.
Преимущества Устройства намотки кабеля УПК-18ПРГ с РКУ:
- Устройство намотки кабеля УПК-18ПРГ с РКУ оснащено мотор-редуктором компании "SEW-Eurodrive". Наличие преобразователя частоты позволяет плавно изменять скорость перемотки от 2 до 35 оборотов в минуту.
- Приемная стойка Устройства намотки кабеля УПК-18ПРГ с РКУ оснащена гидравлическим подъемником, для подъема и опускания барабанов с кабелем, что позволяет производить отмотку кабеля без привлечения грузоподъемных механизмов.
- Наличие в конструкции Устройства намотки кабеля УПК-18ПРГ с РКУ кабелеукладчика позволяет получать более равномерную укладку кабеля или другого перематываемого материала. Кабелеукладчик имеет механизированный ручной привод и управляется оператором.
- Устройство намотки кабеля УПК-18ПРГ с РКУ обеспечивает высокое качество отмотки и точность измерения перематываемого материала.
- Надежность и высокая производительность.
ТЕХНОЛОГИЧЕСКИЕ ХАРАКТЕРИСТИКИ УСТРОЙСТВА НАМОТКИ КАБЕЛЯ УПК-18ПРГ с РКУ
| НАИМЕНОВАНИЕ ПАРАМЕТРА | ЗНАЧЕНИЕ |
| Принцип подъема кабельного барабана | гидравлический домкрат (ручной) |
| Принцип раскладки кабеля | ручной |
| Максимальный № поднимаемого кабельного барабана (по ГОСТ 5151-79) | 18 |
| Минимальный № поднимаемого кабельного барабана (по ГОСТ 5151 - 79) | 8 |
| Напряжение питающей сети (+/-5%) | 3-х фазное, 380В |
| Частота переменного тока питающей сети, Гц (+/-5%) | 50 |
| Номинальная потребляемая мощность, кВт, не более | 5 |
| Номинальный крутящий момент мотор-редуктор, Нм | 1 350 |
| Частота вращения приводного барабана, об/мин | 3-35 (возможность плавной регулировки) |
| Точность измерения длины кабеля | В соответствии с описанием типа СИ |
| Диаметр измеряемого материала, мм | 3-65 |
| Измеритель длины материала | ИДМ-65ПВР |
| Ширина раскладки материала на раскладчике, мм не более | 1 100 |
| Максимальная масса наматываемого материала на установленный барабан (по ГОСТ 5151-79), кг., не более | 3 000 |
| Максимальная масса наматываемого материала на технологический барабан, кг., не более | 2000 |
| Время разгона в режиме плавного пуска, с | 3 (можно изменить) |
| Защита электродвигателя Станка для отмотки кабеля: | |
| - от скачков напряжения питающей сети | + |
| - от короткого замыкания | + |
| - от перегрева | + |

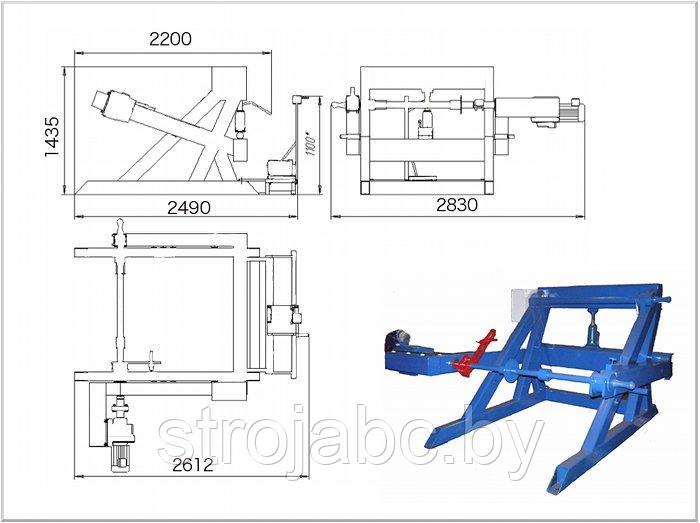

| Габаритные размеры, мм (+/-100) | 2900х2340х1385 |
| Масса, кг. (расчетная) (+/-10) | 1000 |
|
Температурный диапазон работы: по температуре окружающей среды относительная влажность окружающей среды, %, не более |
от +5 С до +32 С 90 |
| Опция останова при достижении запрограммированной длины | + |
| Исполнение измерительного узла | ИДМ 65 |
| Исполнение кабелеукладчика | ручной |
| Шаг укладки кабелеукладчика, мм. | 1 100 |
| Покраска/цвет | Порошковая/синий |
| Вариант спец. исполнения | нет |
Характеристики
| Основные | |
|---|---|
| Производитель | Смол |
| Страна производитель | Россия |
| Состояние | Новое |
| Тип оборудования | Станок для перемотки |
| Тип привода | Гидравлический |
| Тип оборудования по мобильности | Передвижной |
Информация для заказа
- Цена: Цену уточняйте
