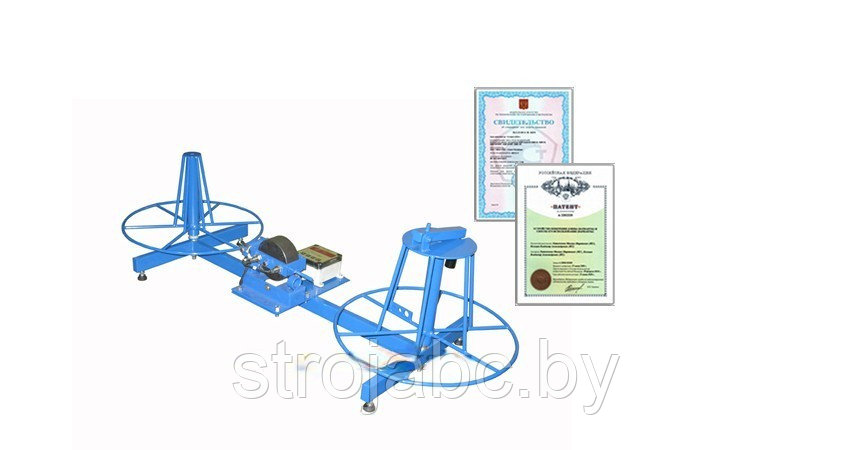

Устройство (станок) перемотки (намотки) кабеля УНК-4-2Н мод. 2

Устройство намотки кабеля УНК-4-2Н мод.2 - это намоточный станок с ручным приводом, легкого класса, предназначен для намотки и измерения кабеля максимальным диаметром 20 или 30 мм., в зависимости от модификации. Устройство намотки УНК-4-2Н мод.2 разработано для перемотки кабеля с бухты на бухту массой не более 30 кг.   Для облегчения съема бухты устройство намотки кабеля оснащено удобной складываемой ручкой (в модификации БАЗОВАЯ). Технологический контроль длины осуществляется измерителем ИДМ-20 или ИДМ-30, измерители реализованы на электронном счетчике ИД-2.

В комплект поставки Устройства перемотки кабеля УНК-4-2Н мод.2 входит:

• рама,
• приемный барабан,
• отдающий барабан,
• измеритель длины,
• электронный счетчик ИД-2.

Принцип работы Устройства перемотки кабеля УНК-4-2Н мод.2: бухта, с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта относительно оси вращения. Свободный конец перематываемого кабеля закрепляется на приемном барабане. Далее протягивается через измерительное устройство ИДМ-20 или ИДМ-30, в зависимости от модификации., доводится до зоны резания, фиксируется и производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на Устройстве производится оператором, с помощью мускульной силы рабочего путем вращения приемного барабана за специальную ручку.

Преимущества Станка для намотки кабеля УНК-4-2Н мод.2:

• устройство обеспечивает аккуратное формирование бухт;
• оснащено измерительным устройством, обеспечивающим точность измерения;
• система управления проста и удобна;
• обладает надежностью;
• удобная складываемая ручка (для модификации БАЗОВАЯ).

Устройство перемотки кабеля УНК-4-2Н мод.2. Технологические характеристики.
