Устройство перемотки (намотки) кабеля УНК-5-2НМ. Намотка кабеля в бухту.

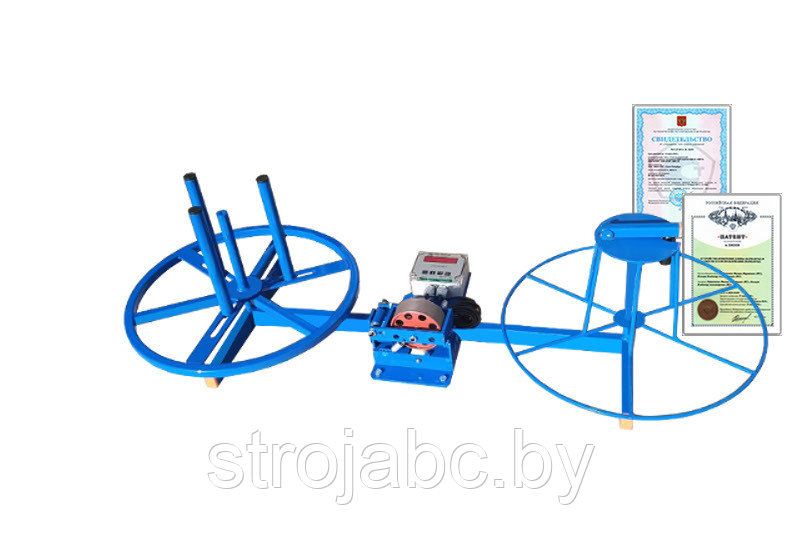

Намоточный станок для перемотки кабеля УНК-5-2НМ - это устройство, предназначенное для отмотки, перемотки кабеля с бухты на бухту. Намоточный станок легкого класса рассчитан на диаметр перематываемого кабеля до 20 мм. и позволяет наматывать бухты максимальным диаметром до 500 мм. и  массой до 40 кг.

Особенности намоточного станка УНК-5-2НМ:

• отдающая часть на данном станке имеет регулировку внутреннего диаметра;
• на приемной части имеется убираемая ручка, вращая за которую оператор производит отмотку или намотку кабеля, для облегчения съема бухты ручка складывается вовнутрь.

Принцип работы на намоточном станке УНК-5-2НМ: бухта с которой необходимо произвести отмотку помещается на отдающий барабан. Барабан для обеспечения центровки бухты имеет специальные штыри, на которых центрируется бухта с перематываемым материалом относительно оси вращения. Свободный конец кабеля закрепляется на приемном барабане. Далее перематываемый кабель протягивается через измерительное устройство ИДМ-20, доводится до зоны резания, фиксируется, производится сброс счетчика и с этой точки ведется измерение длины кабеля или другого перематываемого материала. Отмотка кабеля на намоточном станке  производится оператором с помощью мускульной силы путем вращения приемного барабана за специальную ручку.

 Преимущества намоточного станка для перемотки кабеля УНК-5-2НМ:

• удобная складываемая ручка, за которую производится отмотка кабеля,
• возможность регулирования внутреннего диаметра отдающей бухты.

Намоточный станок для перемотки кабеля УНК-5-2НМ предназначен:

• для формирования отрезков кабеля заданной длины;
• для измерения длины при отгрузке готовой продукции потребителям;
• в магазинах розничной торговли для намотки отрезков заданной длины при продаже покупателям.
• Намоточный станок УНК-5-2НМ - это ручной станок настольного типа, в качестве дополнительного оборудования предлагаем сборное основание, для установки на пол.

В случае необходимости перемотки кабельно-проводниковой продукции в больших объемах или с большей производительностью мы предлагаем станки:

• устройства для перемотки кабеля с электроприводом для намотки в бухту,
• устройства с электроприводом для намотки на барабаны,
• устройства перемотки кабеля универсальные для намотки как на барабаны, так и в бухты.

Намоточный станок для перемотки кабеля УНК-5-2НМ. Технологические характеристики.
