Штукатурная станция ШС-4/6

Штукатурная станция ШС-4/6 (при- мечание, здесь: "тольмер" или "катамаран") предназначена для приема товарного раствора, доведения его до необходимой рабочей консистенции, процеживания и подачи к рабочим местам штукатуров для нанесения на оштукатуриваемые поверхности, заливке полов и нанесения на вертикальные оштукатуриваемые поверхности с помощью форсунок.

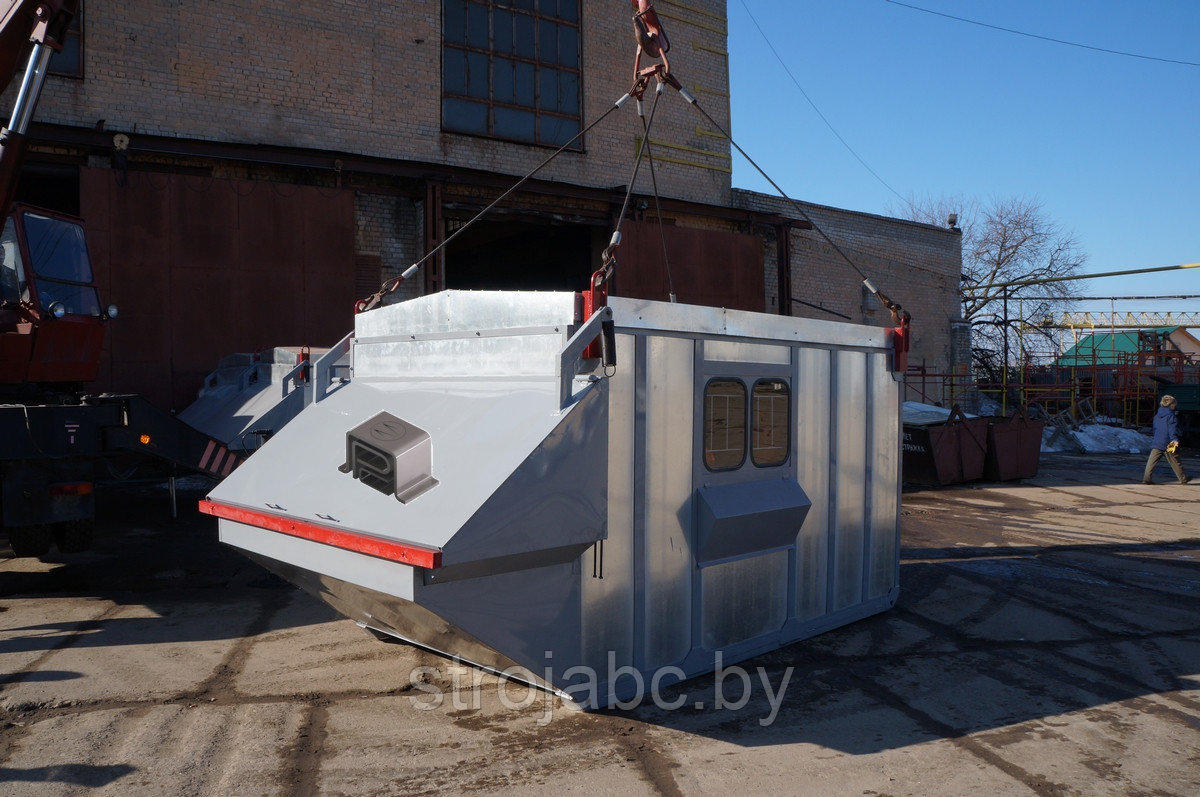

Станция представляет собой утепленный фургон, в котором расположен приемный бункер, элеваторное колесо с механизмом вращения, водяной бак с водяным ТЭНом, растворонасос, бункер с виброситом, система отопления, электрооборудование.

Станция применяется на открытых площадках объектов промышленного, гражданского и сельского строительства, обеспеченных электроэнергией и водой.

Климатическое исполнение У категория I по ГОСТ 15150 при температуре окружающей среды от минус 20^oС до плюс 40^oС.

При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция растворопровода и системы водоснабжения.

Технические характеристики:

Показатель	Ед.изм	Значение
Производительность1, не более	м3/час	4/6
Объем приемного бункера, не более	м3	2,3
Мощность электродвигателя привода элеваторного колеса	кВт	5,5
Мощность ТЭН (бак с водой)	кВт	5
Общая потребляемая мощность1	кВт	19,70/23,20
Частота вращения элеваторного колеса, расчетное	об/мин	15
Объем минимального готового замеса при приготовлении раствора	л.	от 300
Растворная смесь для штукатурной станции
Размер заполнителя	мм	до 5мм
Марка согласно подвижности по ГОСТ 28013-98	-	ПК3 и ПК4
Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86	см	от 10 до 14
Габаритные размеры установки
– Длина	мм.	4550
– Ширина	мм.	2450
– Высота	мм.	2250
Масса1, не менее	кг.	3150









В базовую комплектацию входит минимальный набор:
штукатурный рукав ф50 - 2м, хомут ф50 - 2шт., форсунка бескомпрессорная конструкции Шаульского ф38, коврик резиновый, паспорта на установку и комплектующие.





Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:

Таблица 1

Показатель	Ед.изм	СО-49ПА2	СО-49ПА	СО-49П2	СО-50Д	СО-50ДМ	СО-49Д
Жесткие растворы	-	да	да	да	нет	нет	нет
Тип производимых работ	-	оштукатуривание поверхности и заливка полов			оштукатуривание поверхности
Основной рабочий элемент	-	поршень	поршень	поршень	диафрагма	диафрагма	диафрагма
Основные характеристики
Производительность1	м3/час	3,0/4,0	4,0	3,0/4,0	6,0	6,0	4,0
Дальность подачи раствора1
− по горизонтали, не более2	м.	300	300	250	250	250	160
− по вертикали, не более2	м.	130	120	80	60	60	35

Подробные характеристики - см. таб. 1(а). Нажать ТУТ!



Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6:

Таблица 2

Показатель	Ед.изм	СО-50ПА2	СО-50П2	СО-50ПА	СО-50Д-АМ	СО-50АМ	СО-49Д-С
Жесткие растворы	-	да	да	да	нет	нет	нет
Тип производимых работ	-	оштукатуривание поверхности и заливка полов			оштукатуривание поверхности
Основной рабочий элемент	-	поршень	поршень	поршень	диафрагма	диафрагма	диафрагма
Основные характеристики
Производительность1	м3/час	4,0/5,3	4,5/6,0	6,0	6,0	6,0	4,0
Дальность подачи раствора1
− по горизонтали, не более	м.	250	250	300	250	250	160
− по вертикали, не более	м.	100	80	100	60	60	35



Достоинства штукатурной станции ШС-4/6:

1. объем приемного бункера 2,3 м³;
2. удобный фургон для обслуживания оборудования;
3. габариты, удобные для перевозки. В тентованной еврофуре 13,6м. можно перевезти станции ШС-4/6 в количестве 3шт.;
4. минимальный вес при максимальной производительности;
5. усиленное однорядное элеваторное колесо;
6. регулирование производительности ковшей;
7. утепление приемного бункера минеральной ватой, отопление бункера — термоисточник — тепловентилятор 5кВт;
8. 2-х опорный вал, увеличивающий срок службы опорных подшипников;
9. возможность использования подшипников качения вместо подшипников скольжения (под заказ) — увеличивает срок службы;
10. ремонтопригодность опорного вала;
11. противоударный брус — компенсация удара борта самосвала о приемный бункер;
12. детали из сварной стали — ремонтопригодность, надежность, качество;
13. работа при низких температурах (отопление домика — термоисточник — подогреваемый бак с водой).
