Штукатурная станция УППР
- В наличии
Цену уточняйте
Заказ только по телефону
Описание
Штукатурная станция ШС-4/6-4, серии "Штукатурная машина - ШМ-УППР", предназначена для приготовления из готовой сухой растворной смеси кладочной, штукатурной или облицовочной растворной смеси, ее транспортирования по рукавам и нанесения (соплования) на поверхность на объектах, обеспеченных электроэнергией и водой.
Установка применяется на объектах, обеспеченных электроэнергией и водой, при температуре окружающей среды не ниже 0ºС (273К) в закрытых помещениях или под навесом.
При отрицательной температуре наружного воздуха потребителем должна быть обеспечена надежная теплоизоляция установки, растворопровода и системы водоснабжения.

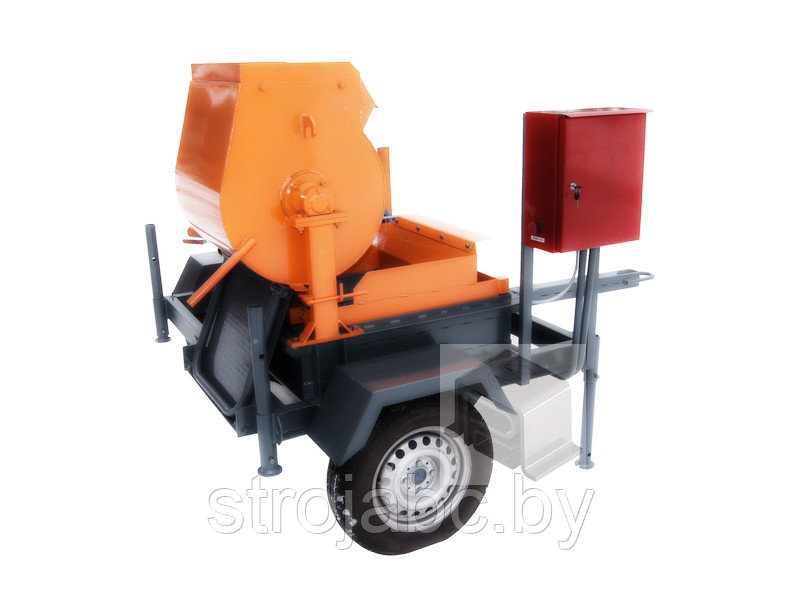

Станция штукатурная ШС-4/6-4 (современный аналог TORBOSOL UNI 30, Putzmeister P13; аналог СССР - СО-57, СО-85) выполнена в виде передвижной (на колесах) установки, в машинном отделении которой размещен комплект технологического оборудования и установлена электропусковая аппаратура. Управление работой станции осуществляется со шкафа управления.
Станция штукатурная ШС-4/6-4 состоит из металлической рамы на колесах, совмещенной с приемным бункером, который имеет шнек с приводом, растворосмесителя, который имеет лопастной вал с приводом, вибросита, растворонасоса, кожуха, форсунки, шкафа управления.
Достоинства штукатурной станции ШС-4/6-4:
- Плунжерно-диафрагменная и поршневая (в зависимости от растворонасоса) схема подачи штукатурной машины гарантирует надежность эксплуатации и высокую ремонтопригодность.
- Низкая потребляемая мощность штукатурной машины.
- Габариты, удобные для перевозки.
- Минимальный вес при максимальной производительности.
- Быстрое приведение штукатурной машины в рабочее состояние.
- Регулируемые лопасти растворосмесителя.
- Подгребающие лопатки растворосмесителя.
- Штукатурная машина транспортирует широчайший спектр смесей.
- Регулировка производительности штукатурной машины от 3 до 4 куб. метров в час. (в зависимости от растворонасоса)
- Штукатурная машина имеет шнек вторичного перемешивания в приемном бункере, обеспечивая тем самым нахождение раствора в готовом состоянии долгое время.
- Подкрылки от грязи.
- Современная электробезопасная пусковая аппаратура.
- Детали из свареной стали — ремонтопригодность, надежность, качество.
Технические характеристики:
| Показатель | Ед.изм | Значение |
| Производительность1 | м3/час | 3-4 |
| Форсунка штукатурная, тип | - | ФП-4 |
| Объем готового замеса растворосмесителя | м3 | 0,1 |
| Объем приемного бункера вторичного перемешивания | м3 | 0,2 |
| Мощность привода штукатурной машины | кВт | 2,07 |
| Общая потребляемая мощность1 | кВт | 6,07-9,57 |
| Время перемешивания растворосмесителя | с | 105...120 |
| Частота вращения лопастного вала смесителя | об/мин | 71 |
| Напряжение | В | 380 |
| Растворная смесь для штукатурной машины | ||
| Размер заполнителя1 | мм | до 5 |
| Марка согласно подвижности по ГОСТ 28013-981 | - | ПК2*, ПК3, ПК4 |
| Измерение подвижности (методы контроля) по конусу ГОСТ 5802-86 | см | от 9* до 14 |
| Габаритные размеры установки / в транспортном положении | ||
| – Длина | мм. | 2600 / 2100 |
| – Ширина | мм. | 1920 / 1920 |
| – Высота | мм. | 1585 / 1700 |
| Масса1, не менее | кг. | от 700 до 900 |
Примечание: * - в зависимости от растворонасоса, перед приобретением уточнить марку насоса
В базовую комплектацию входит минимальный набор:
штукатурный рукав ф50 - 2м, хомут ф50 - 2шт., форсунка бескомпрессорная конструкции Шаульского ф38, коврик резиновый, паспорта на установку и комплектующие.
Технические характеристики растворонасосов, применяемых в Штукатурной станции ШС-4/6-4:
Таблица 1| Показатель | Ед.изм | СО-49ПА2 | СО-49П2 | СО-49Д |
| Жесткие растворы | - | да | да | нет |
| Тип производимых работ | - | оштукатуривание поверхности и заливка полов | оштукатуривание поверхности | |
| Основной рабочий элемент насосной камеры | - | поршень | поршень | диафрагма |
| Основные характеристики | ||||
| Производительность2 | м3/час | 3,0/4,0 | 3,0/4,0 | 4,0 |
| Кран шаровый: | ||||
| − Dу | мм. | - | 38 | 38 |
| − Давление (max) | МПа. | - | 4,0 | 1,6-2,5 |
| − Рабочее давление насоса (max) | кгс./см2. | 35 | 30 | 15 |
| Дальность подачи раствора2 | ||||
| − по горизонтали, не более | м. | 300 | 250 | 160 |
| − по вертикали, не более | м. | 130 | 80 | 35 |
| Ход поршня | мм. | 120 | 90 | - |
| Ход плунжера | мм. | - | - | 90 |
| Длина гильзы | мм. | 220 | 188 | - |
| Диаметр поршня | мм. | 100 | 100 | - |
| Диаметр плунжера | мм. | - | - | 90 |
| Масляный картер зубчатой передачи | - | - | - | + |
| Шары обрезиненные, диаметр | мм. | 50 и 70 | 50 и 70 | 60 и 60 |
Характеристики
| Основные | |
|---|---|
| Производитель | Pedrollo |
| Страна производитель | Россия |
| Состояние | Новое |
Информация для заказа
- Цена: Цену уточняйте
