Пневмоперегружатель ПП-25

Предназначен для транспортировки зерновых культур и других схожих по физическим свойствам сыпучих продуктов. Применение пневмоперегружателя позволяет перемещать продукт на значительные расстояния, производить загрузку и разгрузку автомобильного, железнодорожного транспорта, емкостей хранения продуктов, судов.

По заказу возможно изготовление пневмоперегружателя из нержавеющей стали.

Работа перегружателя осуществляется за счет разряжения в пневмосистеме: воздух, засасываемый через заборное устройство, захватывает продукт и транспортирует его в циклон-осадитель. В результате уменьшения скорости потока продукто-воздушной смеси и центробежных сил, возникающих при изменении направления потока, в циклоне происходит отделение продукта, который через шлюзовой затвор выводится и подается в нагнетающий продуктопровод для дальнейшей транспортировки.

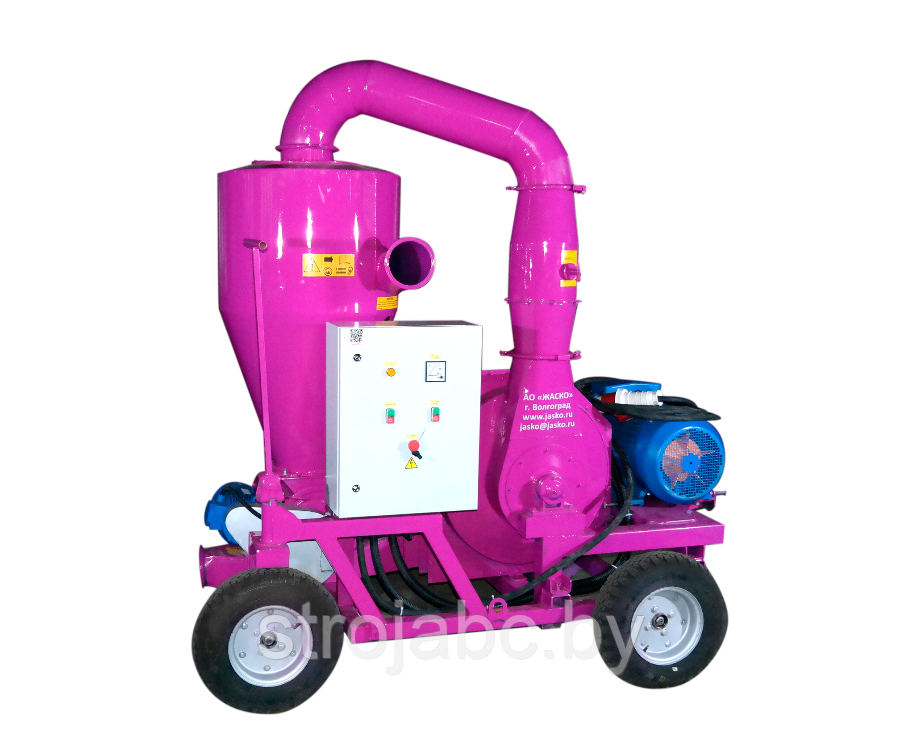

Пневмоперегружатель состоит из вентилятора высокого давления с электродвигателем, циклона-осадителя, шлюзового затвора, воздуховода, пульта управления, которые установлены на раме, а также продуктопроводов, устройства заборного, циклона-успокоителя.

ПРИНЦИП РАБОТЫ:

Вентилятор создаёт вакуум в заборном циклоне, в который по приёмному трубопроводу засасывается зерно с помощью специального заборного устройства. Освободившийся в циклоне от зерна воздух подаётся в вентилятор и далее в напорный трубопровод. Шлюзовое устройство разделяет вакуум циклона и давление напорного трубопровода и одновременно пересыпает зерно в напорный трубопровод, в котором продукт подхватывается воздухом и перемещается в точку выгрузки.

Технические характеристики

• Производительность, т/ч до 25
• Установленная мощность, кВт 39,2
• Габаритные размеры, мм 2500х1300х2300
• Масса, кг 800
