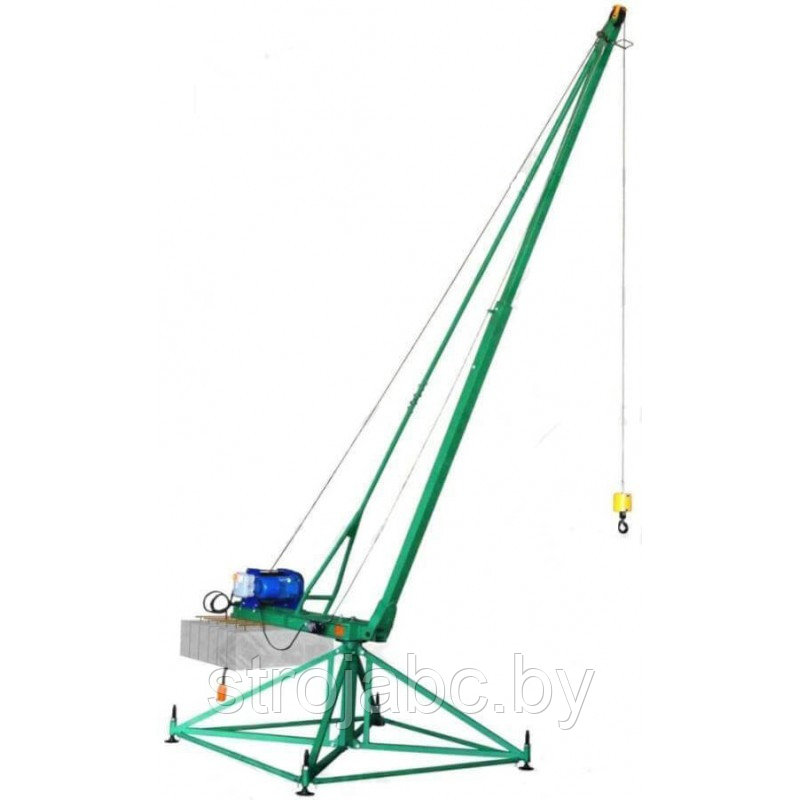

Кран стреловой поворотный КСП-500 МАСТЕР

• Кран стреловой поворотный МАСТЕР КСП-500 устанавливается на земле или перекрытиях зданий и сооружений и предназначен для подъема/спуска и горизонтального перемещения по окружности различных строительных материалов и оборудования массой до 500 кг. Кран стреловой КСП-500 МАСТЕР управляется при помощи выносного кнопочного пульта. При этом крановщик находится около крана.


• В части климатических факторов кран соответствует исполнению У2 по ГОСТ 15150 (кран должен быть защищен от воздействия атмосферных осадков). Допускается эксплуатация крана при температуре окружающей среды не выше плюс 40 град С и не ниже минус 40 град С; влажности 80% при плюс 20 град С; скорости ветра для рабочего состояния крана — 12 м/с, нерабочего состояния крана — 33 м/с.


• Кран стреловой поворотный КСП-500 МАСТЕР является грузоподъемным механизмом, который монтируется непосредственно на месте эксплуатации. Площадка, на которой установлен кран, должна иметь уклон не более 3°. Если уклон больше, то кран необходимо выставить при помощи опорных домкратов крана.


• Кран стреловой КСП-500 Мастер удобен в работе и прост в техническом обслуживании. Кран полностью разборный. Это позволяет легко устанавливать его на кровлю силой двух человек с применением средств малой механизации и/или ручных грузоподъемных механизмов.




Кран стреловой поворотный КСП-500 состоит из следующих основных узлов и деталей: рамы 3, лебедки 1, опор 6, верхней стрелы 5 и нижней стрелы 4, колонны 2, стяжек 7, стяжки 8 и крюковой подвески 9. Для обеспечения устойчивости крана на задней части рамы поворотной снизу установлены восемь контргрузов 20.

Основанием крана служит опорная платформа, состоящая из колонны 2, ноги 6 и стяжки 10. К колонне 2 при помощи болтового соединения крепится рама 3. Рама изготовлена из швеллера и квадратной трубы, соединенных между собой приварными косынками и пластинами.

К раме крепится лебедка. В корпусе лебедки закреплены электродвигатель и барабан. Электродвигатель передает крутящий момент на барабан через редуктор, находящийся в корпусе. На лебедке закреплен электрический пульт. Из пульта выходят два кабеля с кнопочным тельферным постом 53 и микровыключателем, закрепленным на раме.

В состав электрооборудования входят: электродвигатель с тормозом, выключатель, пускатели. Выключатель QF1, пускатели К1, К2 расположены в пульте управления, входящем в состав электрической лебёдки. Включение электропривода для подъема и опускания груза осуществляется соответствующими пускателями К1, К2 при помощи поста тельферного. Микровыключатель расположен на раме и посредством троса 9 отключает электродвигатель при подъеме крюковой подвески до крайнего верхнего положения.

Кран стреловой поворотный КСП-500 МАСТЕР : основные характеристики

* Два варианта исполнения крана по требованию заказчика

• Кран поставляется в разобраном виде. На фото снизу показаны отгрузочные места:
    1 - Электрическая лебедка для подъема опускания груза (в ящике); 2 - Колонна; 3 - Поворотная рама; 4 - Стрела (верхняя часть, нижняя часть); 5 - ноги с опорными домкратами; 6 - стяжки. В комплекте поставки также имеются железобетонные КОНТРГРУЗЫ в количестве 8 штук (внешний вид см. выше на общем виде крана).




• Эксплуатация крана, его техническое освидетельствование и надзор за техническим состоянием должны осуществляться в соответствии с Федеральными нормами и правилами в области промышленной безопасности «Правила безопасности опасных производственных объектов, на которых используются подъемные сооружения», Правилами технической эксплуатации электроустановок потребителей и Правилами техники безопасности при эксплуатации электроустановок потребителей, прочими нормами и правилами (см. паспорт на изделие).


• К обслуживанию крана и управлению им во время работы допускаются лица, прошедшие подготовку и допуск к эксплуатации грузоподъемных механизмов в соответствии с правилами Ростехнадзора, а также в соответствии с ПТЭ и ПТБ.


• Кран не допускается эксплуатировать во взрывоопасных и пожароопасных средах, в помещениях, насыщенных парами кислот, щелочей и других веществ в концентрациях, приводящих к коррозии поверхностей металла и разрушающих изоляцию электропроводки, а также для подъема и перемещения людей, ядовитых веществ, жидкого и раскаленного металла.


• Изготовитель гарантирует соответствие крана требованиям конструкторской документации при соблюдении потребителем условий эксплуатации, транспортирования и хранения, изложенных в РЭ. Срок гарантии 12 месяцев со дня ввода крана в эксплуатацию, но не более 18 месяцев со дня отгрузки с предприятия-изготовителя. Указанный срок гарантии не распространяется на грузовой канат. Срок службы крана 3 года или 5500 часов машинного времени. За этот период кран должен пройти 8 текущих ремонтов.
