Автомат для мерной резки длинномеров (провода, кабеля, трубки) АНД-0,1

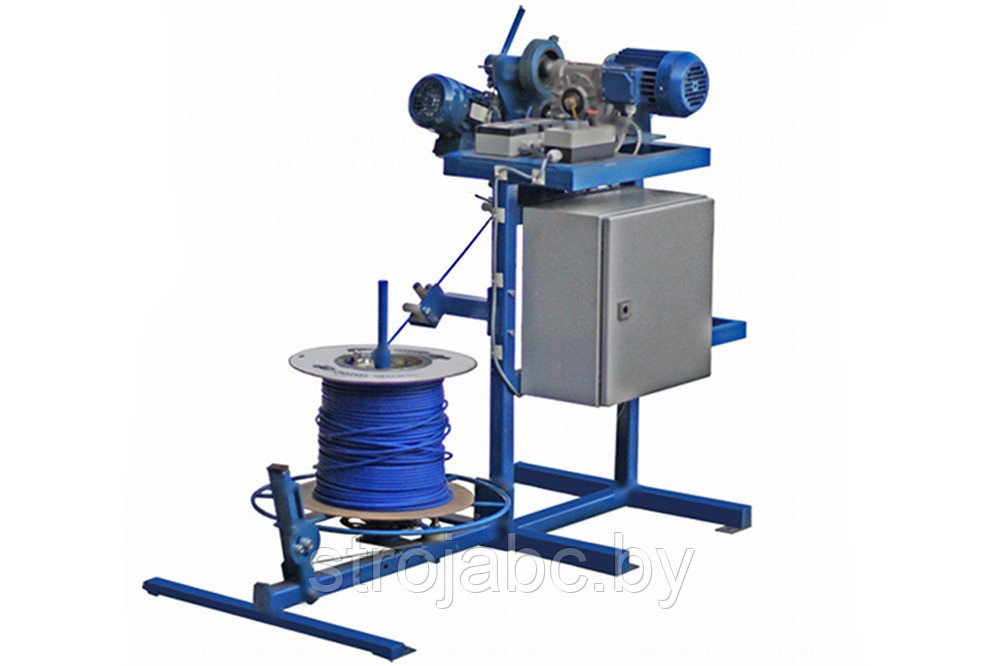

Автомат для мерной резки длинномеров (провода, кабеля, трубки) АНД-0,1 -это станок с электроприводом, предназначенный для автоматической отмотки и мерной резки длинномерных материалов. Автомат предназначен для резки провода, кабеля и трубки, максимальным внешним диаметром до 10 мм.
Исполнение станка напольное. Мерная резка провода, кабеля осуществляется автоматически.

Конструкция станка АНД-0,1 состоит из:

• рамы;
• отдающего барабана;
• системы направляющих роликов;
• тормозной системы, связывающей систему направляющих роликов с отдающим барабаном;
• протяжного устройства.

Рама автомата для мерной резки длинномеров (провода, кабеля, трубки) АНД-0,1  представляет собой сварную металлоконструкцию из профильных труб и пластин с посадочными местами под опоры отрезного и протяжного устройства, а также под опоры барабана, пульта управления и счетчика.
Отдающий барабан автомата для мерной резки длинномеров АНД-0,1 имеет центральную ось диаметром до 20 мм. и поджимной конус. На щеке барабана предусмотрена поводковая пластина с пальцем для избежания проворота катушки. Барабан снабжен дисковым тормозом, обеспечивающим замедление вращения при ослабления натяжения отматываемого материала.
Направляющие ролики автомата для мерной резки длинномерных материалов АНД-0,1 расположены на подвижной штанге и направляют отматываемый материал с катушки к протяжному устройству. Одновременно штанга с роликами связана с тормозной системой на отдающем барабане. Как только отматываемый материал начнет провисать штанга будет опускаться вниз, натягивая тормозной тросик, тем самым подтормаживая катушку.
Протяжное устройство автомата для мерной резки длинномеров АНД-0,1 представляет собой систему из нескольких роликов: направляющего, протяжного и измерительного. В качестве привода используется мотор-редуктор TRAMEC XC-30. Измерительное колесо поджимается к протяжному колесу при помощи эксцентрикового рычага.

Преимущества Автомата для мерной резки длинномерных материалов АНД-0,1:

• автоматическая мерная резка заданной длины;
• длина резки и количество отрезков программируется;
• система управления проста и удобна;
• автомат осуществляет качественную отмотку материала;
• обеспечивает точность измерения;
• обладает широким диапазоном обрабатываемого материала (првод, кабель, трубка);
• обладает надежностью и высокой производительностью.

Автомат для мерной резки длинномеров АНД-0,1.Технические характеристики.
